Pembuatan Kontur Surpac Vision

Langkah – langkah pembuatan peta kontur 2D dan 3D

1. Buka surpac vison dalam select profile – default – apply
2. Buka menu File-import-data from many files (string)-klik

3. Masukkan file *.csv pada define files to be converted-location-ID range (otomatis sesuai dengan ID file pada .csv) – extension: .csv. Pada define to be createdlocation(isi nama file, isian bebas).
   Number of discription fields : 1, jika lebih maka keterangan field juga banyak

4. Convert text file to .str
   Isi string number dengan nilai seperti gambar dibawah – apply.
   String number maksimal : 4 (untuk banyak data)
   2 atau 3 (untuk data XYZ  data Sedikit misal, 4 titik) :
5. Convert text files to .str
   Text file field number : isian bebas maksimal 9
6. Akan muncul kotak verifikasi, Verify creatin of file - apply
7. Panggil file .str yang telah kita olah, sehingga mendapatkan hasil berupa tanda positif (+), apabila belum mendapatkan tanda + maka pengolahan data sebelumnya salah (langkah no 3 s/d 5)

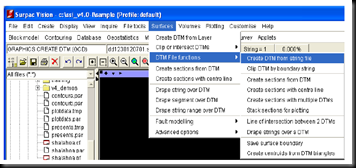

8. Buka Surface-create DTM from layer-DTM file fuction-create DTM from string file-klik
9. Create a DTM from a string file
   Location name (tempat file .str yang telah kita olah sebelumnya)
   Id number (terisi secara otomatis) sesuai dengan ID range pada file .str - Apply



10. Muncul report dari data XYZ yang berformat file .str, cek sesuaikan dengan data XYZ.
11. Buka Surface – Create DTM from layer-klik
12. Muncul kotak verifikasi, Create a DTM from a layer-apply
13. Muncul gambar DTM sebagai hasil pengolahan data .str
14. Buka Contouring-begin contouring –klik
15. Muncul kotak keterangan, Load grid default file Grid default file : ssi_etc;grid.ssi – apply
16. Muncul kotak keterangan penggambaran file, Graphical display of data – continue
Click here to view more
Buka Contouring - Contouring area – define extents – klik
Enter data/mesh options
Klik calculate – secara otomatis grid step size untuk X dan Y terisi – apply
Enter grid parameter, otomatis akan terisi – apply
Akan nampak gambar file DTM dengan batasan garis biru
Buka Contouring – estimate grid values – by kriging – klik
Metode griding menggunakan Krigging parameter, karena metode ini merupakan metode default dari surpac vision. Sedangkan untuk metode yang lain kurang detil untuk penginterpolasian data XYY yang banyak.
Select string file source
Location (file .str); ID (otomatis); string range 1,32000;Z; kolom yang lain kosongkan.- apply
Search parameters, isikan sesuai gambar dibawah – apply.
Isikan sesuai dengan gambar dibawah-apply
Akan nampak hasil seperti dibawah
Buka Contouring – contouring grid – klik
Akan muncul laporan seperti gambar dibawah – apply
Akan muncul laporan seperti dibawah, isikan sesuai dengan gambar dibawah-apply Atau seperti gambar dibawah ini:
Isi kolom-kolom seperti gambar-gambar dibawah – apply

• Draw contour value : penulisan indeks kontur, apabila diberi tanda cek ( v) berarti akan muncul nilai ketinggian dari kontur (ndeks kontur)
• Frequency : jumlah indeks kontur, makin kecil jarak makin dekat sehingga kemungkinan muncul indeks kontur lebih dari satu kemunculan.
  - Size : ukuran dari font dari indeks kontur
  - Interval : jarak antara kontur-kontur mayor, misalnya 5 berarti setiap dua kontur mayor terdapat empat kontur minor yang terletak diantara kedua kontur mayor tersebut.
  - Pattern : bentuk dari garis kontur




Muncul laporan seperti nampak gambar dibawah – apply





Akhirnya akan muncul gambar kontur seperti dibawah ini.




Hilangkan gambar selain kontur dengan cara
Edit – layer – clear – klik




Pilih nama layer yang akan dihilangkan.
Pilih semua layer kecuali contour – apply




Akan nampak hasil final seperti dibawah ini.
