Pembuatan design jalan di MineScape

Proses pembuatan “Road Design” akan dibahas bersama dalam modul “Haulage Road”. Dalam latihan ini, design jalan merupakan proyeksi manual dengan sudut tertentu terhadap topography dari suatu elevasi jalan yang ditentukan. Pembuatan design jalan dimulai dengan pembuatan as jalan (center line) dengan grade tertentu, kemudian center line tersebut dioffset kiri-kanan sesuai dengan lebar jalan yang dikehendaki.



Design jalan yang akan dibuat sebaiknya merupakan design jalan akhir (final road design/master road design), sehingga untuk setiap design mine sequence tinggal melakukan proses intersect dari final design jalan tersebut. Untuk jalan di luar pit, pembuatan final design jalan berdasarkan mine sequence awal.



Untuk jalan di dalam pit, pembuatan final design jalan berdasarkan mine sequence akhir. Faktor penting yang harus dipertimbangkan dalam pembuatan design jalan ini antara lain adalah jarak, grade, cut & fill.

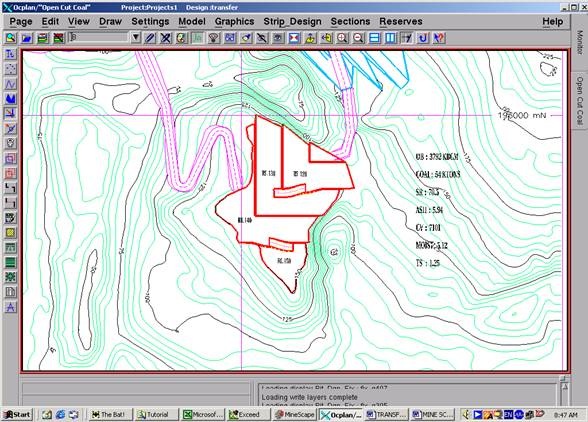

Contoh final design jalan dalam pit

clip_image002

Contoh design jalan dalam pit pada mine sequence tertentu

clip_image004

Contoh final design jalan di luar pit

clip_image006

Contoh design jalan di luar pit pada mine sequence tertentu

clip_image008
